横川崎全自动卷对卷丝印机儿童有声读物电路首选

发布日期：2025-12-25 16:17    点击次数：176

巧用横川崎全自动卷对卷丝印机，精确印制儿童有声读物电路

儿童有声读物凭借“视听连系”的上风，成为发蒙西宾的首要载体，其中枢在于内置的柔性印刷电路——这一电路需兼具冒昧、安全、导电褂讪的特色，同期要适配读物的批量分娩需求。全自动卷对卷丝印机手脚柔性电子印制的中枢拓荒，凭借高效、贯穿、精确的印刷才调，成为儿童有声读物电路量产的理思采用。但要完了电路印刷的高质料托福，需从拓荒调试、材料适配、工艺把控等多维度精确发力。本文将精通拆解用全自动卷对卷丝印机印好儿童有声读物电路的重要要点。

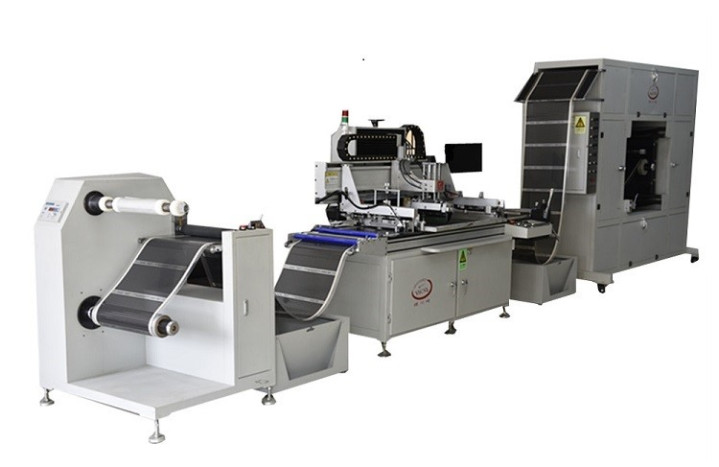

横川崎全自动卷对卷丝印机

一、前期计算：精确匹配材料与拓荒基础参数

儿童有声读物电路多禁受柔性基材（如PET、PI薄膜），印刷材料以导电银浆为主，且需闲适无毒、环保的儿童用品瓜代。前期计算的中枢是让材料特色与拓荒参数造成适配，幸免后续出现印刷偏移、导电不良等问题。

1. 材料筛选：聚焦安全与适配性

基材采用上，优先选用食等第PET薄膜，其柔韧性强、耐弯折，适合儿童读物每每翻阅的使用场景；若需更高耐温性，可选用PI薄膜，但需留心其老本较高。导电银浆和碳浆需采用低粘度、高黏遵守、环保无重金属的型号，且银浆和碳浆的颗粒度需与丝印网版的目数匹配——平庸采用颗粒度1-5μm的银浆和碳浆，确保印刷后电路的导电性能褂讪。。

2. 拓荒基础参数校准

全自动卷对卷丝印机的基础参数校准径直影响印刷精度。最初进行基材张力校准：凭据所选柔性基材的厚度，将放卷张力成立为0.5-1.5N，收卷张力比放卷张力高0.2-0.3N，确保基材在传输过程中平整无褶皱，幸免因张力不均导致印刷偏移。其次是传输速率校准：连系印刷精度条款（儿童有声读物电道路宽平庸为0.3-0.5mm），将传输速率成立为0.5-1.5m/min，速渡过快易导致银浆扩散，过慢则影响分娩恶果。终末是网版定位校准：通过拓荒的CCD视觉定位系统，将网版与基材的对位精度雷同至±0.02mm以内，确保电路图案精确贴合基材预设位置。

二、中枢工艺把控：从网版制作到印刷实操的全经过优化

全自动卷对卷丝印机的印刷质料，中枢取决于网版质料与印刷过程中的参数协同。针对儿童有声读物电路“细线宽、高精度、高黏遵守”的需求，需重心优化以下工艺花式。

1. 网版制作：适配细线宽印刷需求

网版是丝印的中枢载体，其目数、张力、感光胶厚度径直影响电路精度。针对0.3-0.5mm的线宽需求，采用300-400指标不锈钢网纱，网纱张力需领域在25-30N/cm，确保印刷时网版与基材战斗均匀，幸免出现虚印。感光胶需选用高分别率的水性感光胶，涂布厚度领域在10-20μm，涂布后需在洁净环境中烘干（温度40-50℃，时分30-40min），幸免感光胶残留水分导致网版脱膜。曝光花式需精确领域曝光时分（凭据感光胶类型雷同为10-20s），确保电路图案了了，边际无锯齿；显影后需再次烘干固化，增强网版的耐磨性，闲适批量印刷需求。此外，网版的张力需按时查验，若发现张力下落突出5%，需实时更换网纱，幸免影响印刷精度。

2. 印刷参数精确调试

印刷参数的协同是保证电路质料的重要，需重心雷同刮刀压力、刮刀角度、网距三个中枢参数。刮刀压力凭据网版目数和银浆粘度雷同：300-400目网版对应压力为0.3-0.5MPa，压力过小易导致银浆印刷不充分，压力过大则可能挫伤网版和基材。刮刀角度领域在45°-60°，角渡过小会加多银浆用量，导致线宽扩散；角渡过大则银浆涂布不均，影响导电性能。网距（网版与基材的距离）成立为1-3mm，网距过小易导致网版与基材粘连，出现拖影；网距过大则银浆落点偏差，影响对位精度。

此外，银浆的涂布量需精确领域：通过雷同刮刀挪动速率（与拓荒传输速率同步）和银浆粘度（印刷前将银浆搅动均匀，若粘渡过高可加入适量环保稀释剂，雷同至1000-2000mPa·s），确保印刷后电路的干膜厚度为8-12μm——厚渡过薄会导致导电电阻过大，过厚则加多基材硬度，影响读物的柔韧性。印刷过程中，需按时查验银浆的余量和均匀度，幸免因银浆不及导致印刷断层。

3. 烘干固化：保险电路黏遵守与导电褂讪性

印刷后的电路需经过烘干固化，使银浆与基材紧密连系，同期确保导电性能褂讪。全自动卷对卷丝印机平庸配备贯穿式烘干通谈，需凭据银浆的固化条款成立分段温度：前段预热（60-80℃，时分1-2min），幸免基材因温度骤升变形；中段固化（120-150℃，时分3-5min），确保银浆充分固化，增强黏遵守；后段降温（40-60℃，时分1-2min），幸免高温电旅途直收卷导致粘连。烘干过程中，需领域烘干通谈内的风速（0.5-1m/s），确保温度均匀；同期，收卷时需在电路名义掩饰一层保护膜，幸免电路被刮伤。固化后需检测电路的黏遵守（禁受3M胶带粘贴剥离测试，剥离后电路无零散）和导电电阻（每厘米电阻≤0.5Ω），确保适合使用条款。

三、质料管控与拓荒选藏：保险批量分娩褂讪性

儿童有声读物的分娩需闲适批量性和一致性条款，因此需确立全经过质料管控体系，并作念好拓荒的日常选藏，幸免因拓荒故障或工艺波动导致批量不良。

1. 全经过质料检测

首件检测：每批次分娩前，印刷首件产物后，通过CCD视觉检测系统查验电路的线宽、线距、对位精度，同期检测黏遵守和导电电阻，证明适合条款后再批量分娩。过程巡检：每分娩500-1000件，抽取10件样品进行检测，重心排查是否存在印刷偏移、虚印、断线、银浆和碳浆堆积等问题，若发现相配，立即停机雷同参数。制品检测：批量分娩完成后，对制品进行全面检测，包括电路外不雅、导电性能、耐弯折性（反复弯折100次后电阻变化≤10%），同期抽样进行环保检测，确保无重金属超标。

2. 拓荒日常选藏

拓荒的褂讪出手是批量分娩的基础，需确立日常选藏清单：逐日分娩前，查验放卷、收卷机构的张力传感器是否普通，清洁刮刀和网版，确保无银浆残留；分娩过程中，按时查验烘干通谈的温度传感器，确保温度精确；分娩扫尾后，透顶清洁网版（用环保清洗剂去除残留银浆和碳浆）、刮刀和传输辊，幸免银浆固化后影响后续使用。每周需对拓荒的传动系统、CCD定位系统进行校准，查验网版的张力和磨损情况；每月对烘干通谈的加热管、风速传感器进行选藏，确保拓荒性能褂讪。此外，需按时更换易损件，如刮刀、网纱、传输辊密封圈等，幸免因易损件老化导致印刷质料下落。

四、罕见场景适配：应酬儿童有声读物的个性化需求

部分儿童有声读物存在异形电路、多层电路等个性化需求，需针对性优化印刷有绸缪。关于异形电路（如弧形、不瓜代神情），需通过拓荒的CAD绘制系统精确绘制网领土案，同期雷同CCD定位系统的识别参数，确保异形图案的对位精度；印刷时可允洽缩小传输速率，增强刮刀与网版的贴合度，幸免出现图案破败。关于多层电路，需禁受“印刷-烘干-再印刷-再烘干”的分步工艺，每一层印刷后需确保充分固化，同期通过定位销精确定位，幸免多层电路出现偏移；层间贴合处需领域银浆的涂布量，确保层间导电考究。

结语

用全自动卷对卷丝印机印好儿童有声读物电路，中枢是完了“材料适配、参数精确、工艺协同、质料可控”。从前期的材料筛选与拓荒校准，到中期的网版制作与印刷参数调试，再到后期的烘干固化与质料管控，每一个花式齐需围绕“安全、精确、褂讪”的中枢需求张开。通过科学的工艺优化和严格的质料管控，既能阐述全自动卷对卷丝印机的高效量产上风，又能保险电路的性能与安全性，为儿童有声读物的高品性分娩提供有劲撑握。将来，跟着柔性电子本事的发展，全自动卷对卷丝印机将进一步适配更缜密的电路印刷需求，股东儿童有声读物行业向更智能、更安全的主意发展。
